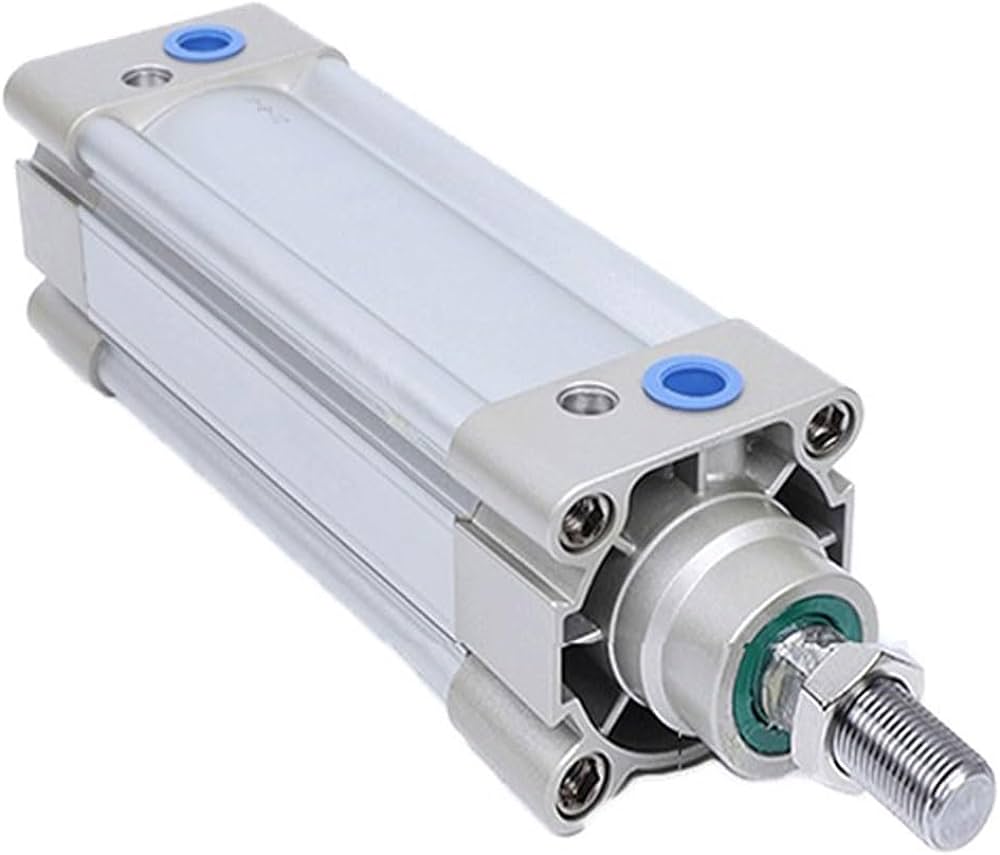

Verin Pneumatique SQ 50*100
Dimension globale
Dimension
|
Alésage/Symbole |
UN |
B |
C |
D |
E |
F |
g |
H |
je |
J. |
K |
L |
|
32 |
142 |
16 |
94 |
30 |
33 |
4 |
25 |
22 |
17 |
6 |
M10xl.25 |
M6 |
|
40 |
159 |
20 |
105 |
35 |
34 |
4 |
29,5 |
24 |
17 |
7 |
M12xl.25 |
M6 |
|
50 |
175 |
27 |
106 |
40 |
42,5 |
5 |
32 |
32 |
23 |
8 |
M16xl.5 |
M8 |
|
63 |
190 |
26 |
122 |
45 |
42 |
5 |
36 |
32 |
23 |
8 |
M16xl.5 |
M8 |
|
80 |
214 |
35 |
127 |
45 |
53 |
6 |
37 |
40 |
26 |
dix |
M20xl.5 |
M10 |
|
100 |
229 |
40 |
137 |
55 |
52 |
6 |
39 |
40 |
26 |
dix |
M20xl.5 |
M10 |
|
Alésage/Symbole |
M |
N |
Ô |
P. |
Q |
R. |
S |
T |
U |
V |
W | X |
|
32 |
12 |
15 |
G1/8 |
5 |
3 |
6.5 |
45 |
32,5 |
12 |
dix |
25 |
4 |
|
40 |
12 |
17.5 |
G1/4 |
7 |
3 |
7 |
52 |
38 |
16 |
13 |
33 |
4 |
|
50 |
12 |
20 |
G1/4 |
7 |
3 |
9 |
65 |
46,5 |
20 |
17 |
36 |
4 |
|
63 |
12 |
22 |
G3/8 |
8 |
5 |
9 |
76 |
56,5 |
20 |
17 |
38 |
4 |
|
80 |
15 |
23 |
G3/8 |
dix |
5 |
12 |
94 |
72 |
25 |
22 |
43 |
5 |
|
100 |
15 |
26 |
G1/2 |
dix |
5 |
14 |
112 |
89 |
25 |
22 |
43,5 |
6 |
*La dimension d'installation du cylindre de la série SQ super économique est la même que celle du cylindre de la série SI et tous les accessoires du cylindre et le commutateur de capteur peuvent être partagés avec le cylindre SI.
